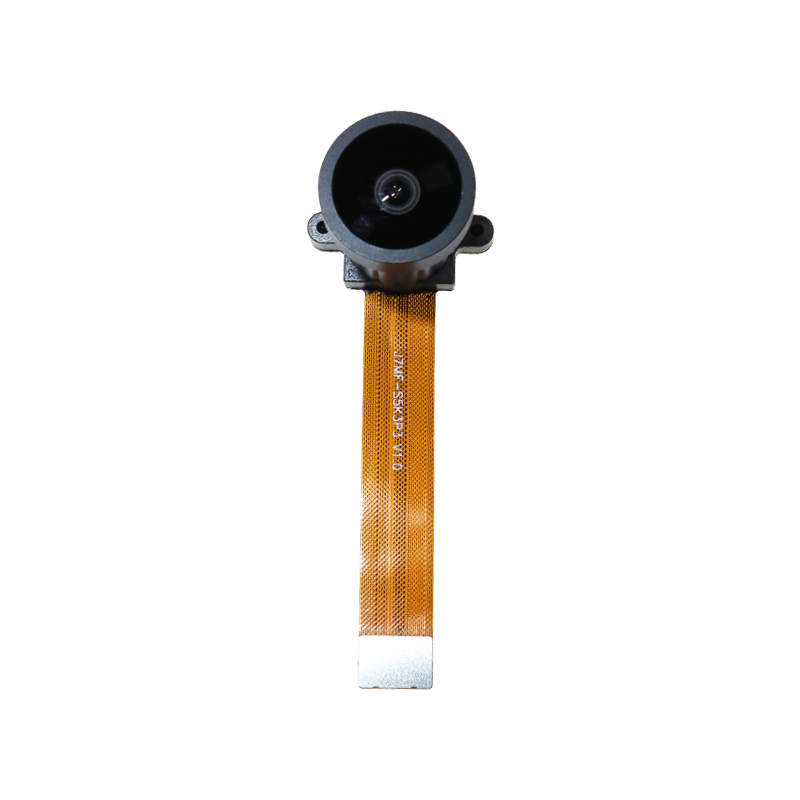

16MP S5K3P3 ISP Smartphone M12 foku finkoa Dvp kamera modulua
FF M12 foku finkoa angelu zabaleko lentea 16MP Mini S5K3P3 sentsorea ISP Smartphone 16 megapixel MIPI Dvp kamera modulua
Produktuaren Deskribapena
HAMPO-J7MF-S5K3P3 V1.0 oso integratuta dagoen 16M pixeleko kameraren txip-kameraren modulua da, CMOS irudi-sentsorea (CIS), irudiak zuzentzeko funtzionaltasuna eta serie-transmisioa 4-bidetako MIPI erabiliz.Potentzia bizkor baina baxuko funtzionamendurako diseinatuta dago, bereizmen osoko harrapaketa segundoko 30 fotogrametan (fps) eta ikus-eremu osoa (16:9) FHD bideoa 60 fps-tan eskaintzen duena.S5K3P3SQ kamera moduluak Phase Detection Auto Focus (PD AF) mekanismoa onartzen du, sisteman Autofokatze eraginkorra ahalbidetzen duena.
Zehaztapena
| Kamera Modulua Zenbakia. | HAMPO-J7MF-S5K3P3 V1.0 |
| Ebazpena | 16MP |
| Irudi-sentsorea | S5K3P3 |
| Sentsorearen tamaina | 1/3,1" |
| Pixel Tamaina | 1,00 um x 1,00 um |
| EFL | 2,27 mm |
| F/Ez. | 2.4 |
| Pixela | 4632 x 3480 |
| Ikuspegi angelua | 152,0°(DFOV) 122,0°(HFOV) 93,0°(VFOV) |
| Lentearen neurriak | 13,00 x 13,00 x 22,82 mm |
| Moduluaren Tamaina | 60,00 x 22,00 mm |
| Enfokatzea | Foku finkoa |
| Interfazea | MIPI |
| Lente mota | 650nm IR ebakia |
| Funtzionamendu-tenperatura | -20°C eta +70°C artean |
Ezaugarri nagusiak
16Mp sentsorea 1/3.1″ optikarekin
Pixelaren tamaina: 1.0um
Bereizmen eraginkorra: 4632 (H) 3480 (V)
Persiana elektronikoa eta berrezarri globala
Onartu bideo digitalaren egonkortze-marjinak ikuspegi nagusietan
Fotograma-tasa:
Harrapaketa: 16M 30 fps
FHD bideoa: 4M (16:9) 60 fps
HD bideoa: 1,78 M (16:9) 120 fps
Abiadura handia: WVGA 120 fps
Abiadura handia: VGA (4:3) 120 fps
Phase Detection Auto Focus (PD AF) laguntza
Interfazeak:
Interfazearen frekuentzia finaren kontrola PLL dedikatu osagarria erabiliz EMI saihesteko eta integratzeko
malgutasuna.
MIPI CSI2 - lau errei (1,5 Gbps errei bakoitzeko)
Irteerako formatuak: RAW8 (DPCM/PCM konpresioa erabiliz), RAW10
Kontrol interfazea:
I2C interfazea
- 400 kHz arteko bi hari serieko komunikazio-zirkuitua.
Xenon/LED flash
Pertsiana mekanikoa
32Kbit-eko txiparen OTP memoria akatsen zuzenketak eta txiparen IDa onartzeko.
Irabazi analogikoa x16
Flip modu bertikala eta horizontala
Etengabeko fotograma harrapatzeko modua
2/2, 3/3, 4/4, 6/6 - batez besteko/batez besteko azpilaginketaren irakurketa
Pixel ezabatzeko irakurketa funtzioa
Bayer behera eskalatzeko funtzioa – x1.5, x2, x2.5, x3, …, x8 eta x1.25 ratioetarako
Pixel zuzenketa txarra
Txiparen tenperatura sentsorea
Proba ereduen sorkuntza integratua
Hornidura-tentsioa: 2,95 V analogikorako eta 2,8 V edo 1,8 V I/Orako, 1,2 V nukleo digitalerako.
Funtzionamendu-tenperatura: –30 ℃ eta +70 ℃
Pixelaren tamaina: 1.0um
Bereizmen eraginkorra: 4632 (H) 3480 (V)
Persiana elektronikoa eta berrezarri globala
Onartu bideo digitalaren egonkortze-marjinak ikuspegi nagusietan
Fotograma-tasa:
Harrapaketa: 16M 30 fps
FHD bideoa: 4M (16:9) 60 fps
HD bideoa: 1,78 M (16:9) 120 fps
Abiadura handia: WVGA 120 fps
Abiadura handia: VGA (4:3) 120 fps
Phase Detection Auto Focus (PD AF) laguntza
Interfazeak:
Interfazearen frekuentzia finaren kontrola PLL dedikatu osagarria erabiliz EMI saihesteko eta integratzeko
malgutasuna.
MIPI CSI2 - lau errei (1,5 Gbps errei bakoitzeko)
Irteerako formatuak: RAW8 (DPCM/PCM konpresioa erabiliz), RAW10
Kontrol interfazea:
I2C interfazea
- 400 kHz arteko bi hari serieko komunikazio-zirkuitua.
Xenon/LED flash
Pertsiana mekanikoa
32Kbit-eko txiparen OTP memoria akatsen zuzenketak eta txiparen IDa onartzeko.
Irabazi analogikoa x16
Flip modu bertikala eta horizontala
Etengabeko fotograma harrapatzeko modua
2/2, 3/3, 4/4, 6/6 - batez besteko/batez besteko azpilaginketaren irakurketa
Pixel ezabatzeko irakurketa funtzioa
Bayer behera eskalatzeko funtzioa – x1.5, x2, x2.5, x3, …, x8 eta x1.25 ratioetarako
Pixel zuzenketa txarra
Txiparen tenperatura sentsorea
Proba ereduen sorkuntza integratua
Hornidura-tentsioa: 2,95 V analogikorako eta 2,8 V edo 1,8 V I/Orako, 1,2 V nukleo digitalerako.
Funtzionamendu-tenperatura: –30 ℃ eta +70 ℃
Paketea
